呼呼网络图软件S曲线菜单

    S曲线，就是为每一个工作分配工程量。然后计算出每个时间需要资源量的累计值，根据时间坐标和数量坐标，将这些点连接起来，形成一条曲线，来表示工程量的完成情况。（工程量进度与时间进度有关联，但不一定成比例）
1、点击S曲线按钮，即可进入S曲线状态。 这里只是介绍S曲线的菜单，了解S曲线的详细操作，看这里  S曲线

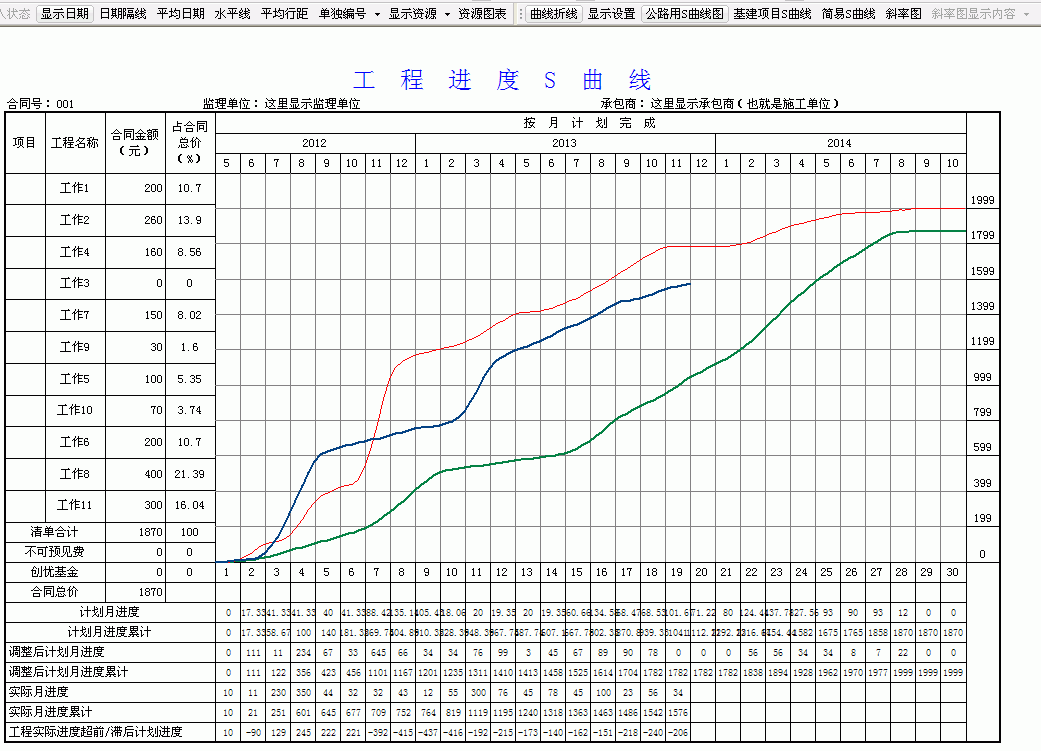

2、下图是默认情况下的S曲线图。（公路S曲线图，项目一项显示的是定额分项的编号，可以在设置分部的时候添加）

    绿色为计算曲线：用户为每个工作指定工程量，软件根据这些工程量以及每个工作的开始结束时间，来计算每个时间点可以完成的工程量。

    红色为调整曲线：在实际施工过程中，每个工作的工程量完成大致会呈正态曲线分布。调整后，会与实际情况更贴近。

    蓝色为实际曲线：实际已经完成量形成一条曲线，与计划进行对比。

    （可以设置任何一条曲线是否显示）

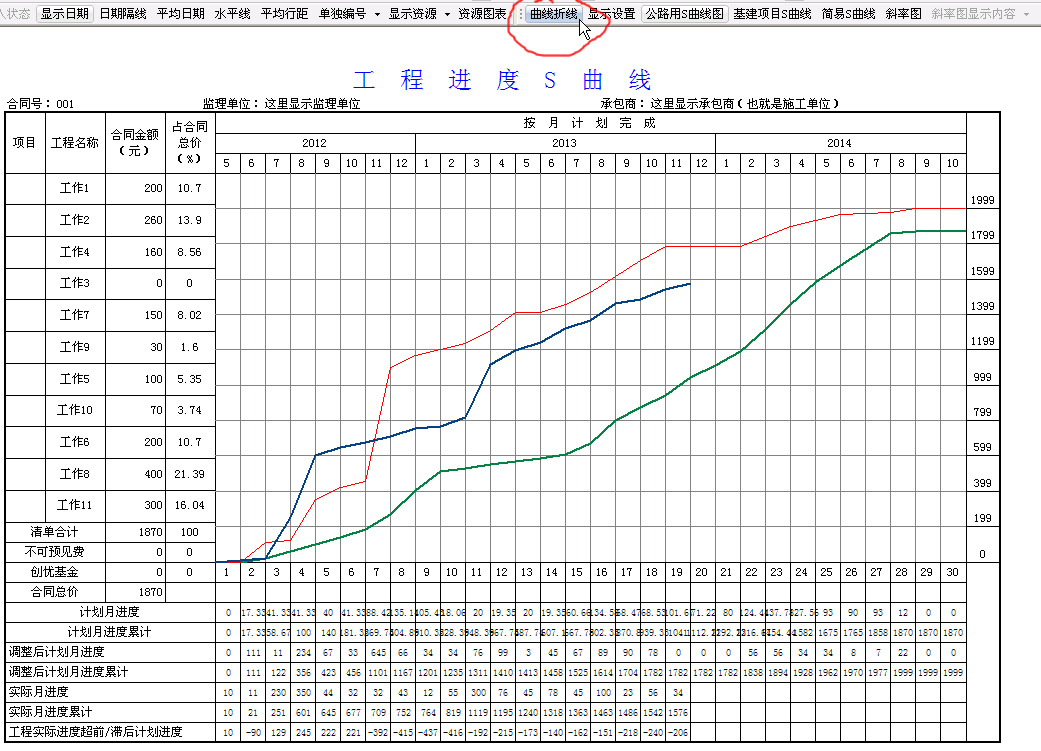

3、曲线折线：S曲线默认情况下是平滑曲线，也可以显示为折线。
4、显示设置：可以设置S曲线图的各种显示样式。

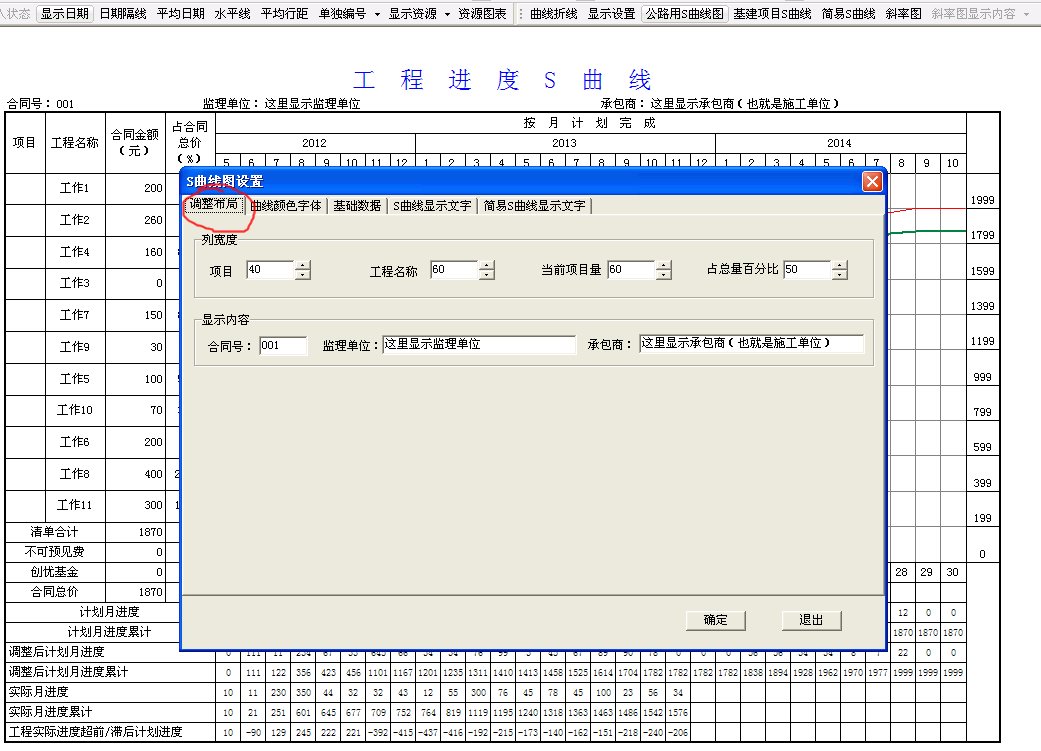

5、调整布局：可以设置列宽，以及合同号等内容。

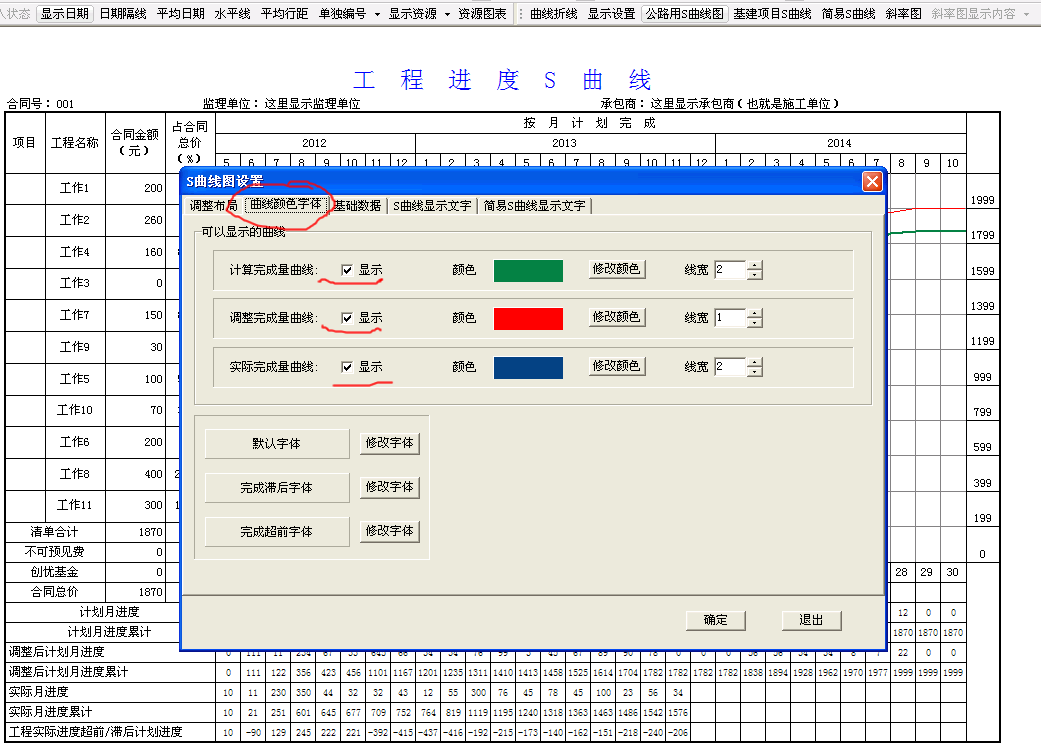

6、曲线颜色字体：这里有很重要的一项，就是显示哪些曲线。（如果设置好了数据，但是看不到曲线，到这里看一下是不是没有选择对应的曲线）

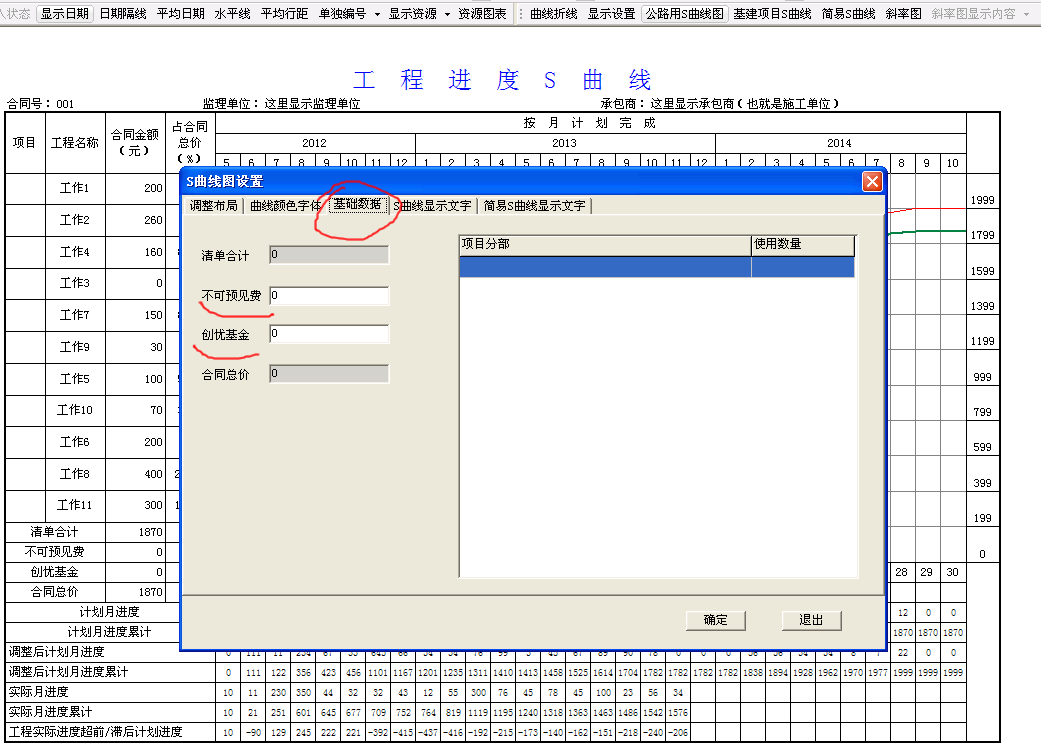

7、基础数据：用于输入S曲线图的附加费用。（工程量）

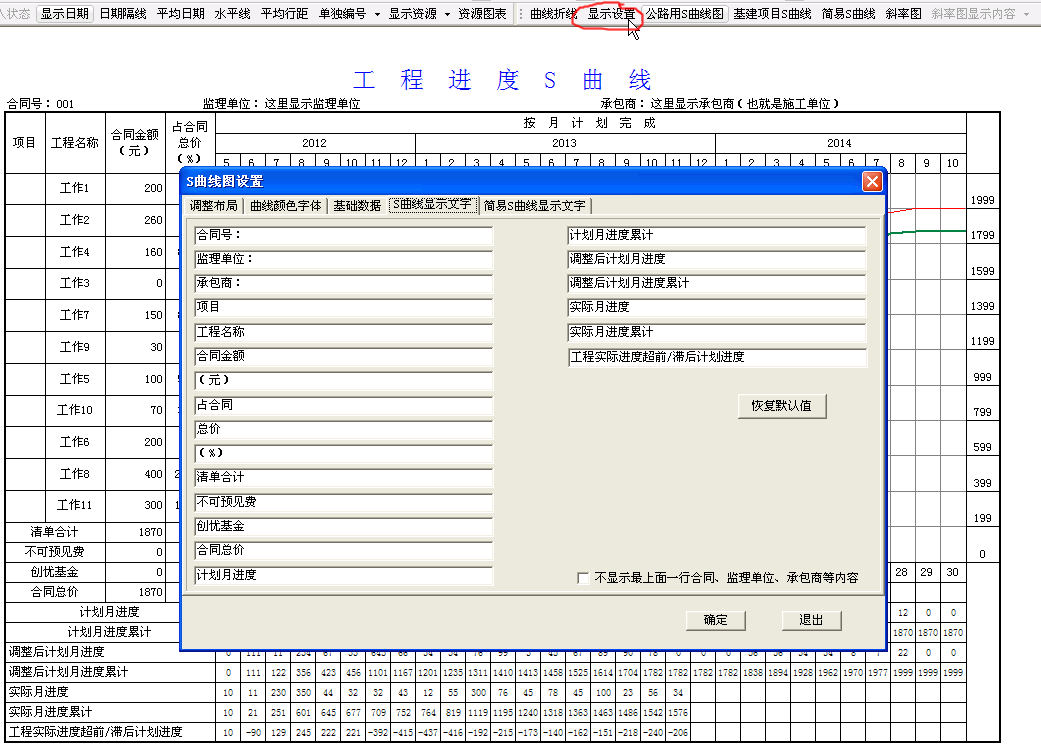

8、S曲线显示文字：S曲线各部分文字都可以修改，以满足不同行业需求。

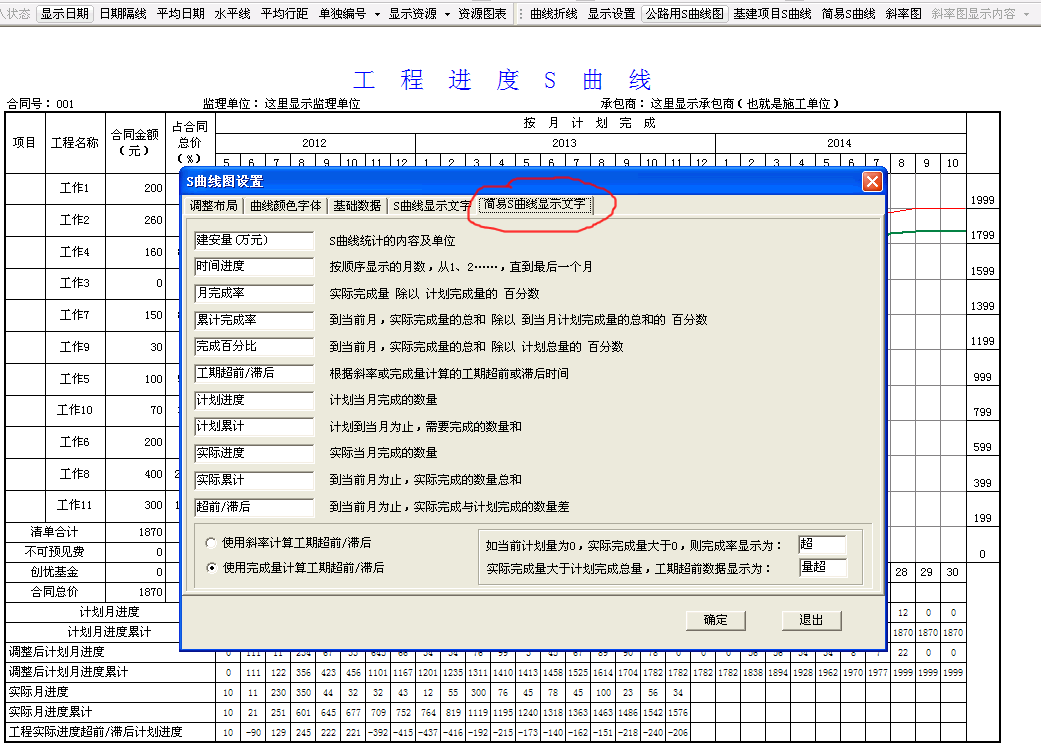

9、简易曲线文字：切换到简易S曲线状态，也可以修改。

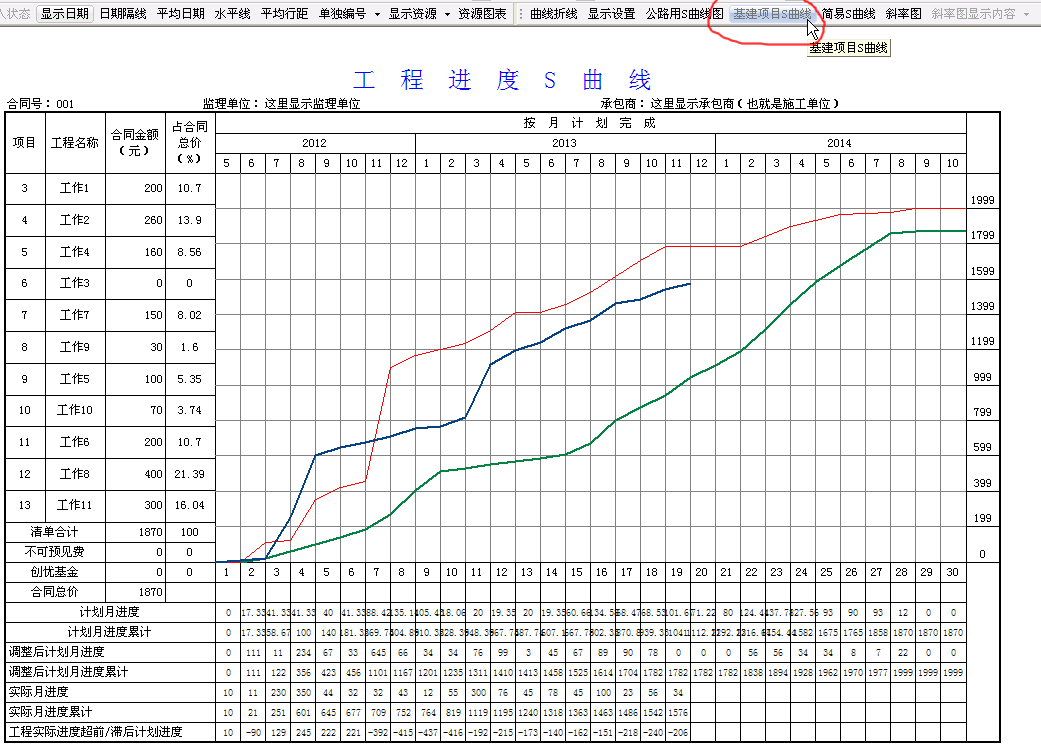

10、基建项目S曲线：与公路S曲线唯一不同，是“项目”一列显示的编号。
11、简易S曲线：没有通过工程量计算的曲线，只有调整量和实际完成量。在输入数据时，输入对应的开始结束时间初始化即可。

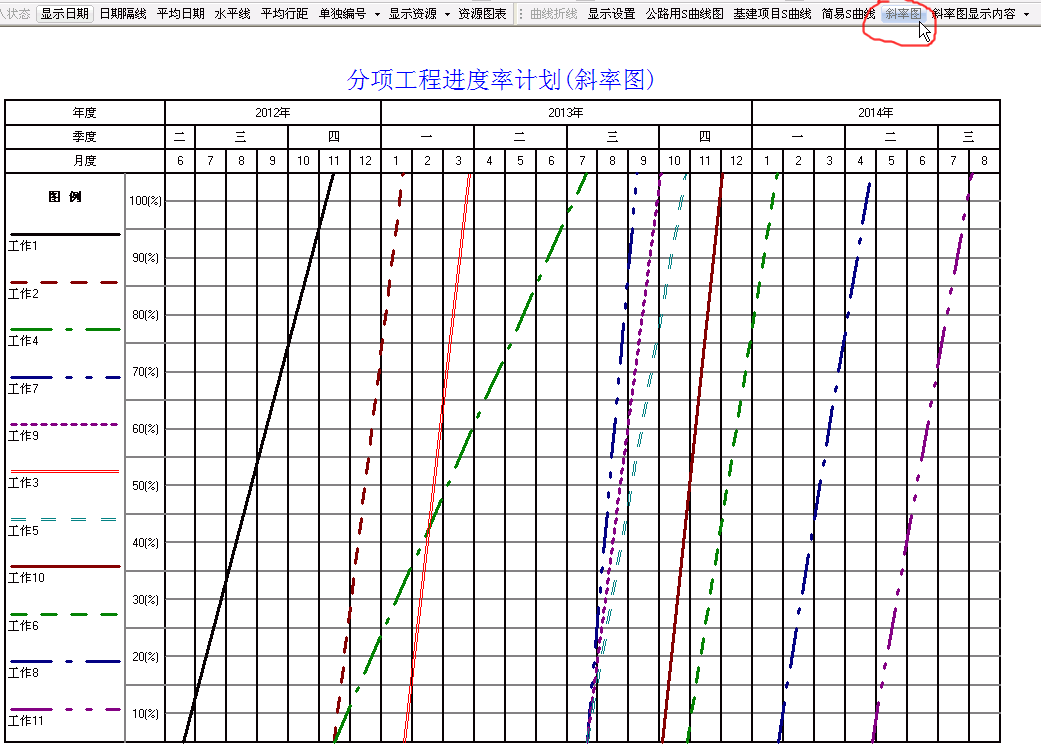

12、斜率图：效果如下所示。

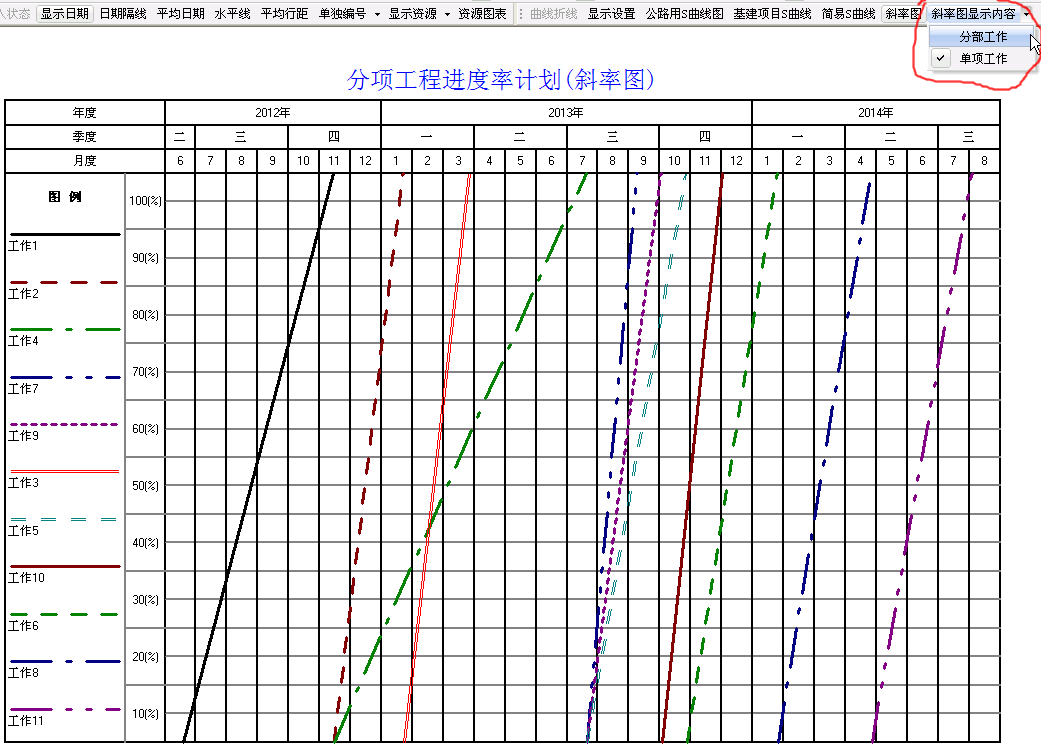

13、斜率图可以设置显示分部工作（只显示总工作），还是单项工作（所有工作全部显示）。

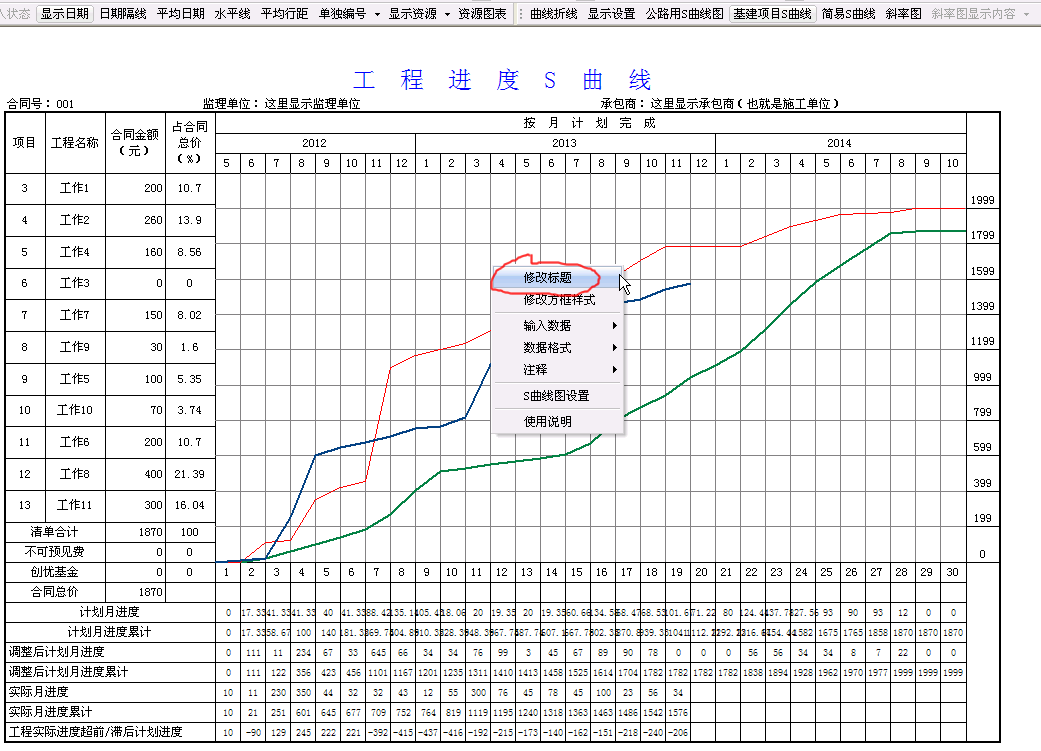

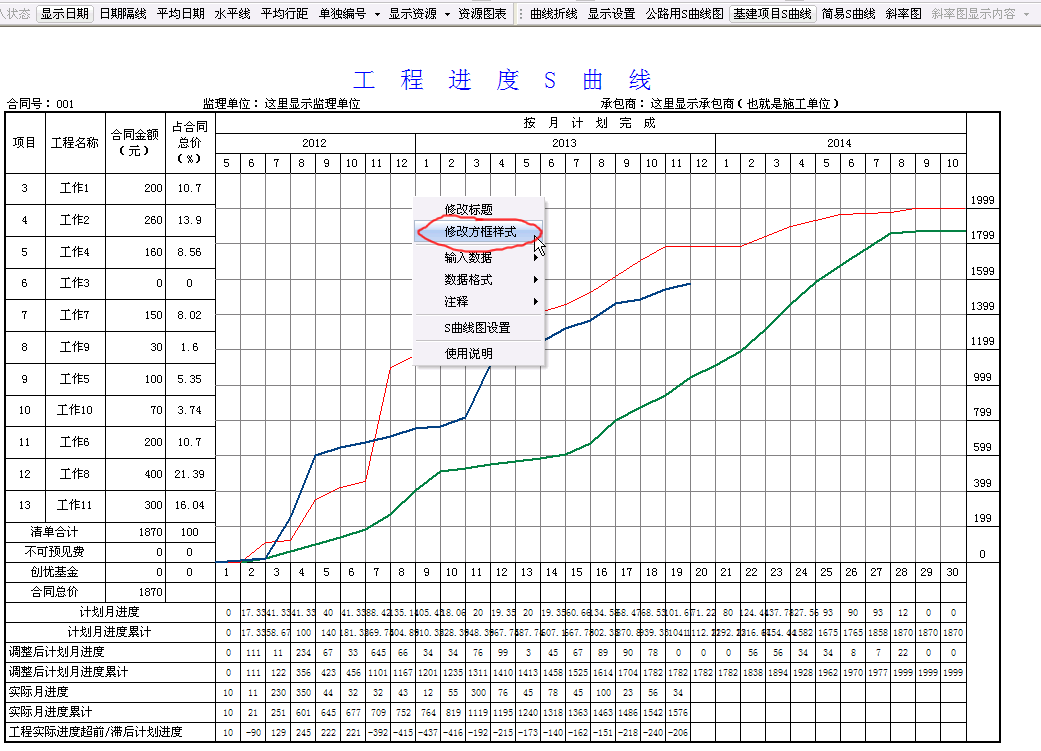

14、在S曲线图上，点右键。会有弹出菜单。修改标题：可以修改最上面的蓝色标题。
15、修改方框样式：修改S曲线图最外面边框的样式。

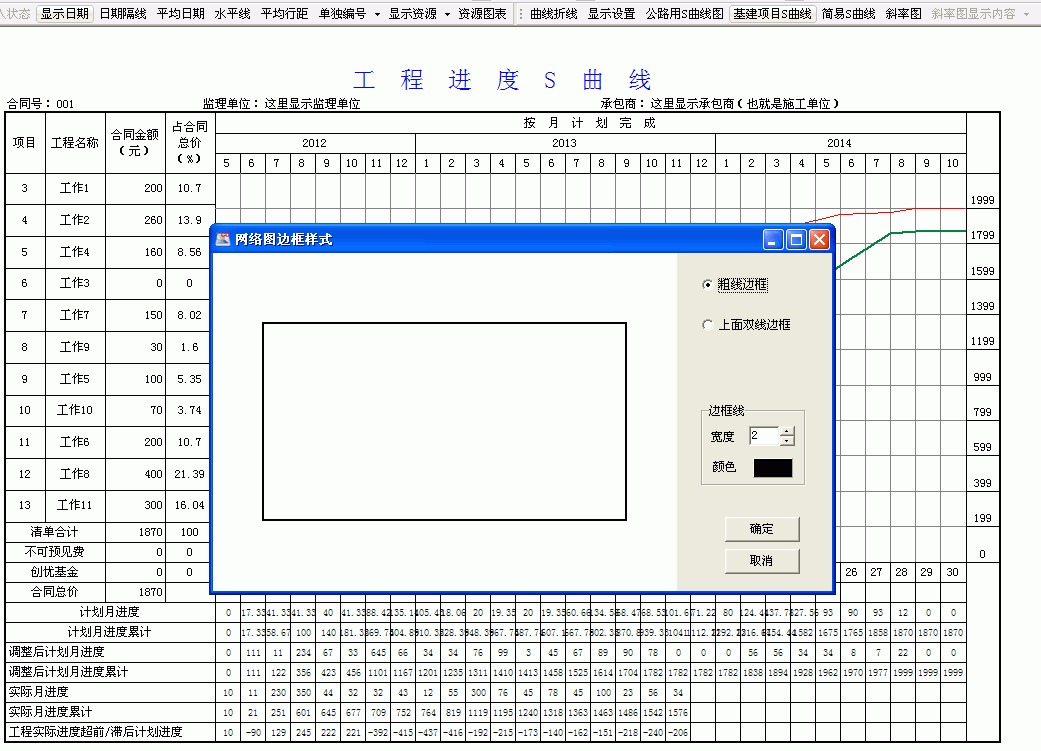

16、可以设置边框的颜色和线宽，完成后确定。

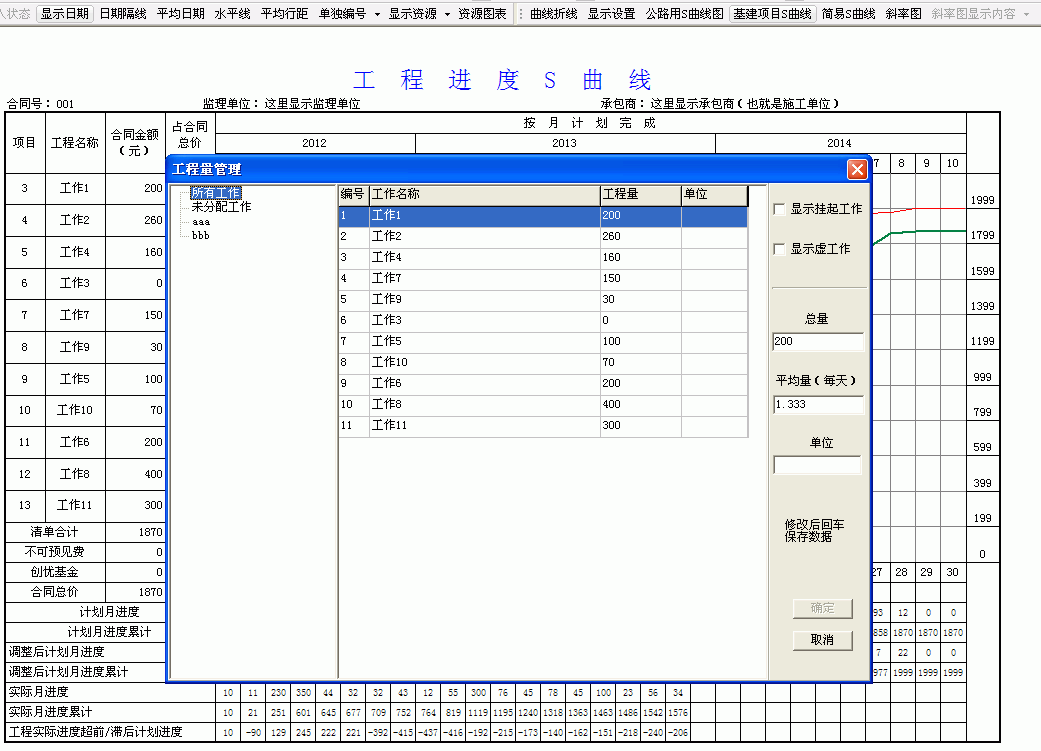

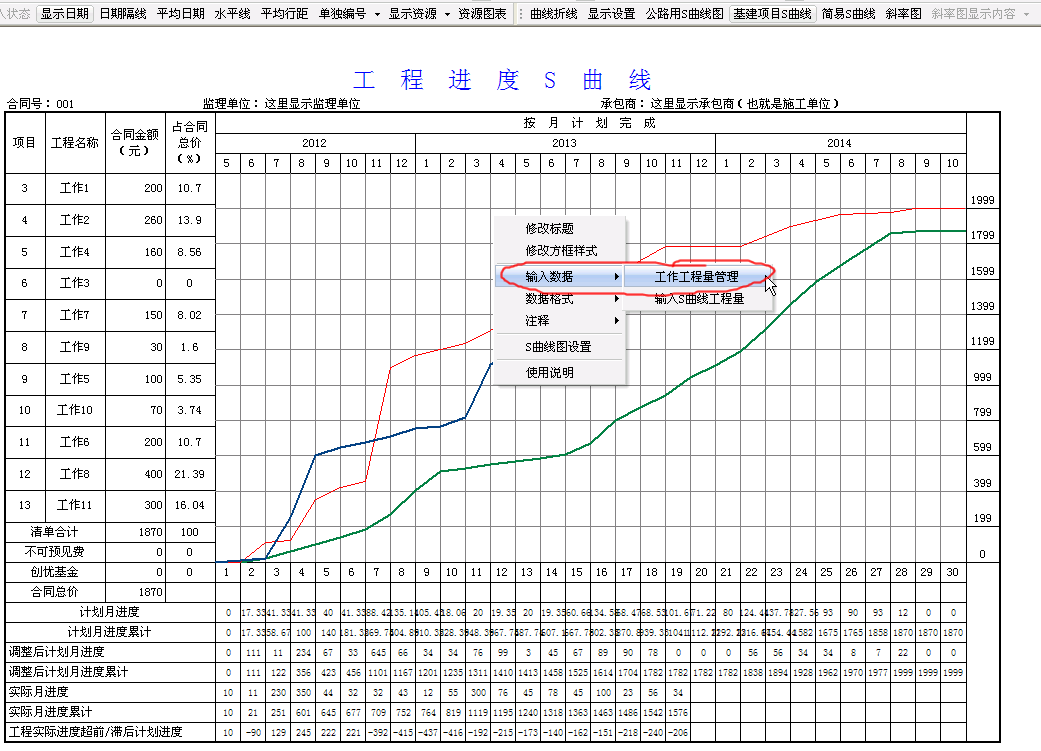

17、输入数据：工作工程量管理，这里输入的数据，与在每个工作的工作属性窗口中，输入的工作量是相同的。（输入的是一般属属中的“工程量”，不是“占用资源”）
18、单击每个工作所在行，然后输入总量或平均量。完成后确定。（这里输入的数据，用于生成计算曲线）

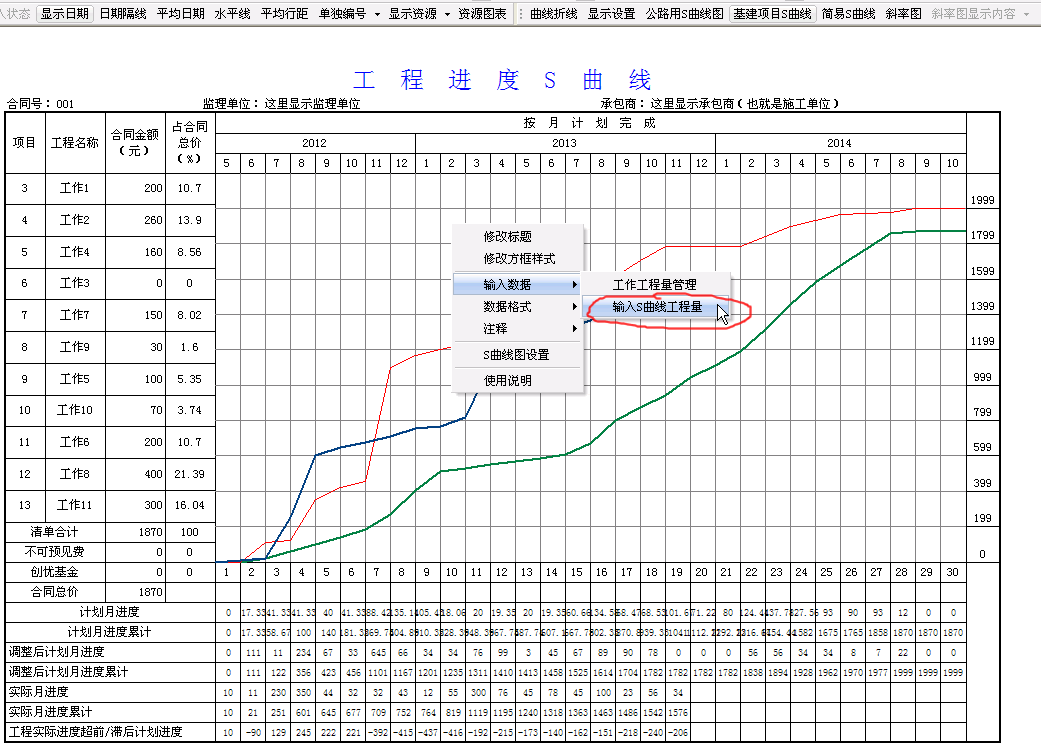

19、输入S曲线工程量：这里输入的是调整工程量以及实际完成工程量。

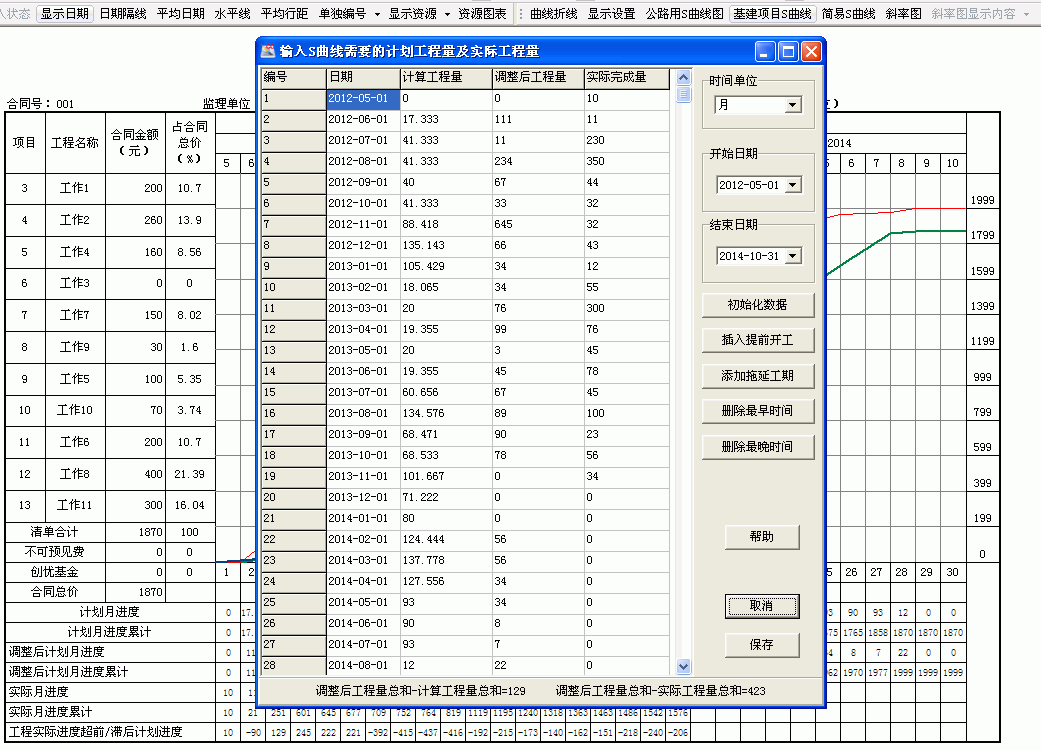

20、下图为已经填好的窗口。

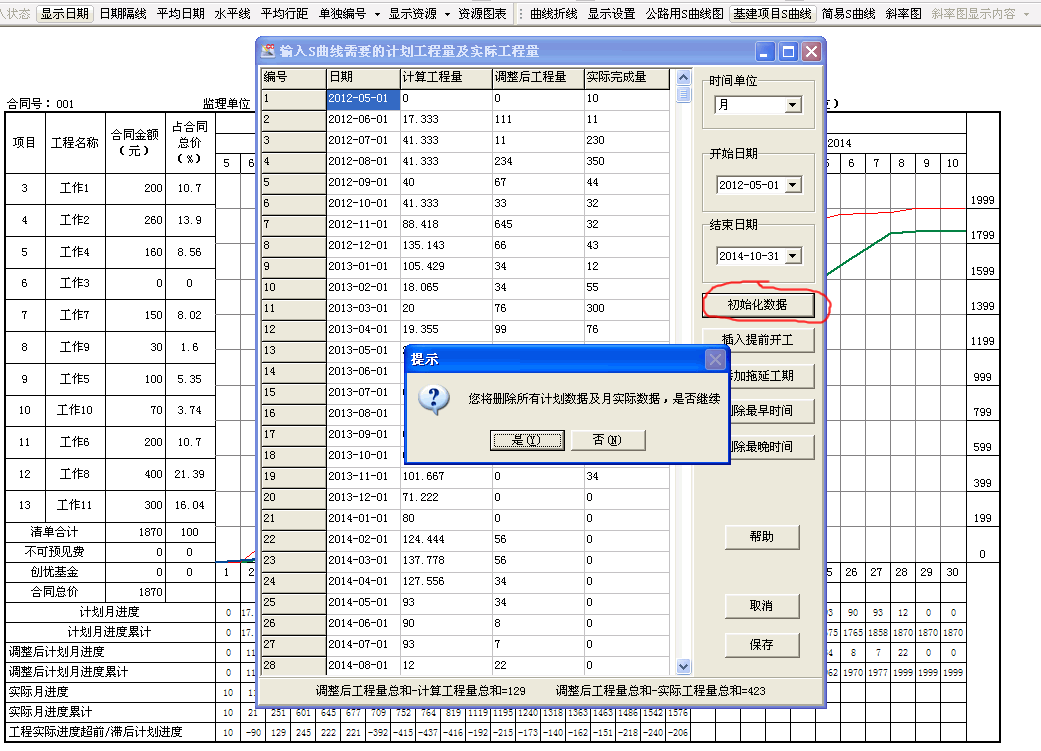

21、单击“初始化数据”，会将调整后工程量和实际完成量两项数据全部清零。

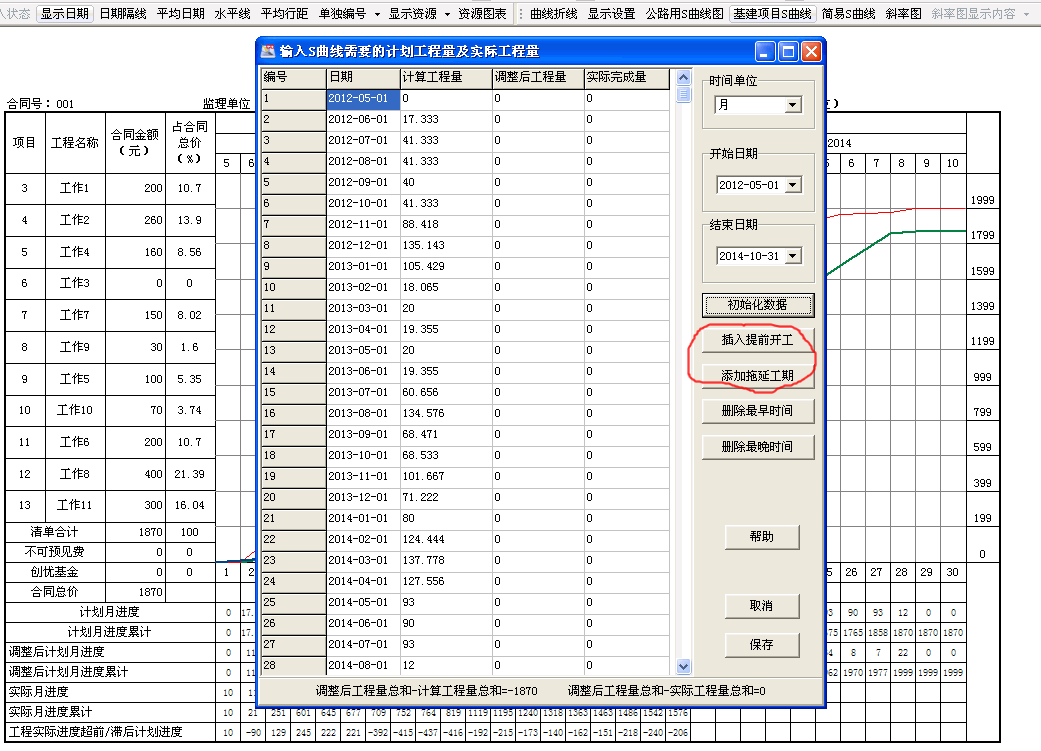

22、因为实际施工过程中，可以出现提前开工以及工期延后的情况，使用插入提前开工和添加拖延工期两功能，可以添加对应的日期。删除功能与此类似。

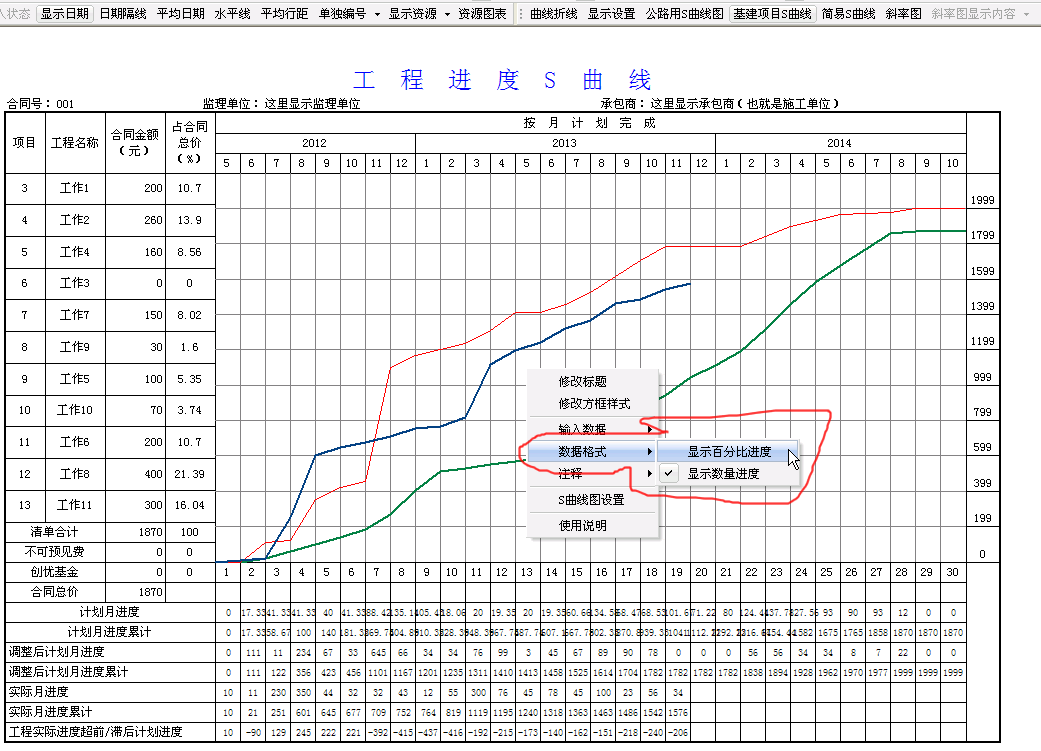

23、数据格式：S曲线下面显示的数字，可以是完成的数量；也可以是占总量的百分比。（数字出现重叠交叉时，可以使用换大号绘图纸的方式来解决）

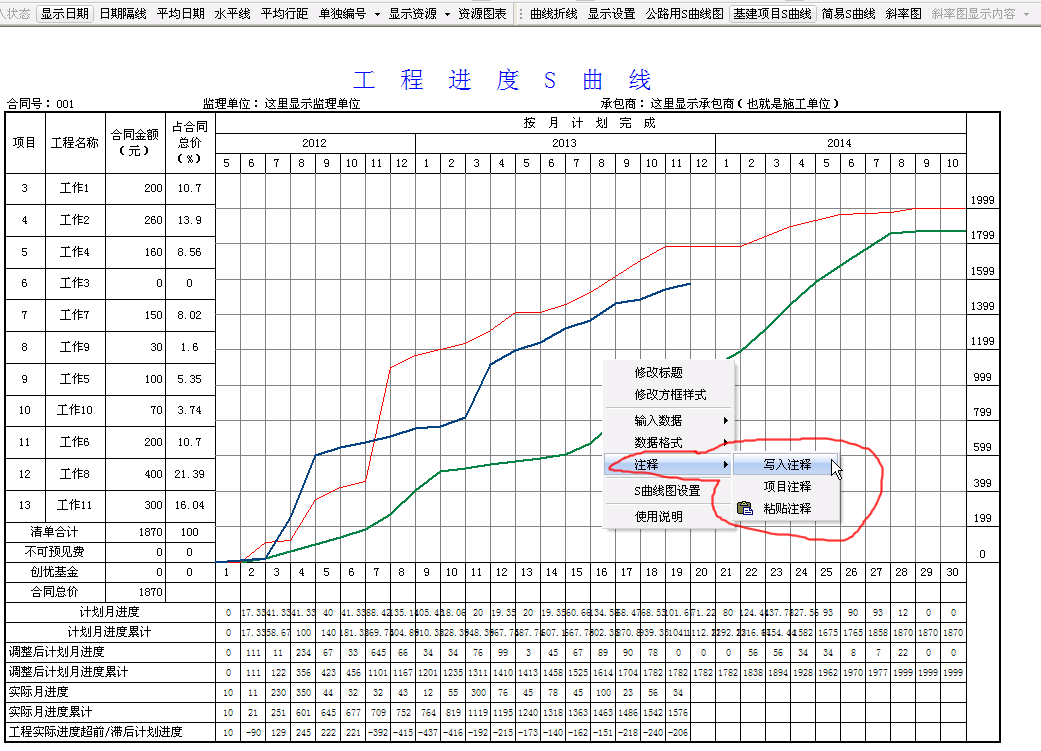

24、注释：S曲线也可以在任意位置添加注释，并用鼠标拖动其位置。
　
